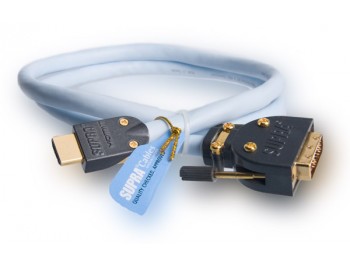

SUPRA HDMI-DVI/H MET-S FRHF Flamsäker och halogenfri, 4K certifierad

Supra lanserade sin första HDMI-kabel 2004. Redan från början ställde HDMI-standarden och dess kontakt svåra tekniska krav på kontaktdon, kablar och marknaden översvämmades av påstådda High-End-HDMI som så fort exempelvis en projektor skulle kopplas in, helt enkelt inte klarade överföra signalen de 8-10 metrarna redan vid 720P-upplösning. Vi visste redan då hur tuffa krav som egentligen ställdes och sedan dess har Supra levererat HDMI-kablar som håller måttet. Inte minst installationsmarknaden, som exempelvis bygger konferensrum upptill hela konferenshotell, upptäckte hur bra vår kabel var och sammantaget hur otroligt kostnadseffektiv den var. Med vår nya innovativa kontakt MET-S/B med avtagbart kontaktskal, kan den nu dras färdigterminerad i dolda rör – en garanti för bibehållna prestanda.

Supra HDMI-DVI/H Met-S har en av marknadens bästa prestanda och därtill flamsäker för förläggning i offentliga miljöer. Den är en av få objektivt testad hos HDMI’s Ackrediterade Testcenter i USA, det prestandacertifikat vi gärna bjuder våra kunder på. Bandbredden på alla våra HDMI-kablar ligger på 1100MHz, vilket är över 3 gånger kravet för HDMI High Speed (= 340 MHz).

Det patenterade isärtagbara kontakthuset tillåter en rak eller en böjd kontakt (Met-S eller B) där S står för straight (rak) och B för bent (böjd), samt att kunna dra kabeln med kontaktdel genom VP-rör för dold installation när kontakthuset tagits av. Met-B och nylonfläta (Böjt kontakthus och fläta för att kunna dra kabel med kontaktdelen genom rör) köps som separat tillbehör. Själva kontaktdelen är noggrant lödd av kvalificerad personal, samt ingjuten i en stark plast för att tåla hantering såsom rördragning utan att kontaktens hus är monterat. Det är möjligt att dra kabeln i ett 20 mm vp-rör alternativt en 25 mm vp-slang. Kontakthuset är av metall och ger efter montage 100 % täckande skärmning.

DVI-kontaktens hus är också möjligt att demontera, men inte dess kontaktdel. Den är i jämförelse avgjort större än HDMI MET-S/B, så vid användning av vanligt förekommande VP-rör på 20 mm eller VP-slang på 25, väljs installationsriktning efter HDMI-kontakten. DVI-kontakten är av metall och är skärmad med 100% täckning. Även HDMI-DVI med gjuten HDMI-kontakt kräver större rör för fast, dold installation.


SUPRA HDMI MET-S - DVI-D Kundfördelar

Överför dagens format utan minsta problem. Framtidssäker - klarar morgondagens kända krav. Avtagbart kontakthus - tillräckligt liten för dold installation. Robust - tål hanteringen vid exempelvis rördragning. Upptill 0,13 mm2 - Minsta möjliga förluster. Kompakt yttermått - Skapar möjligheter för enklare installation. Trippelskärmad - Klarar långa kabellängder utan signalförsämring. Tillverkad i Sverige enligt trestegs kvalitetssäkring - Oöverträffad kvalitet och pålitlighet.


OBS! Det är skillnad på olika fabrikat av installationsrör, bland annat hur noggrant de håller måttet. Vi hänvisar till en kvalificerad elfackhandel för rätt val av rör till denna installation. Förlägg dock ALLTID kabeln i rör/slang vid dold installation, exv. vid ingjutning i betong!

Utmärkt som installationskabel i lokaler som faller under Boverkets författningssamling BFS 2014:3 BBR21, byggnadsklass Br3, krav E, Acidity (byggnader på < 200 m2, exv enfamiljshus eller lager och industrier i verksamhetsklass 1 på < 500 m2, Acidity = halogenfri).

Egenskaper

Mycket god flambeständighet; möter normen E, acidity
Halogenfri
Låg rökutveckling
Låg nivå av giftiga gaser


Bandbredd 1100 MHz
TMDS Bandbredd 18 Gbit/s
Färgdjup (totalt / per färgkanal) 48 / 16 bitar/pixel
Format och upplösning 1080P @ 30Hz < 30 meter kabel. Klarar även 4K Ultra < 20 meter kabel, om det blir en framtida DVI-D-standard.
Deep Color, x.v. Color Ja


Mekaniska data och prestanda

Standard HDMI 2.0 och DVI-D 18+1 Single-Link
Kontaktkonfiguration Single-Link
Kontakter HDMI - DVI
Kabelriktning Riktningsoberoende
Användningsområden Blu-Ray/DVD/Hemmabio/Projektor/TV/Dator/Skärm
Maximal upplösning 1080p @ 24 / 1920 x 1200 @ 60Hz (<30 meter) upp till 4K
Lödtenn Almit SR-34 Super
Kabeldragavlastning HDMI = gjuten, DVI-D = skruv/klämma
Kabel Supra HD5/H
Ledararea 5 x TMDS 0,13 mm2
Ledarmaterial Solid syrefri koppar
Innerisolering Skummad (jäst) PE (polyetylen)
Innerskärm Aluminiserad PET, 100% täckning
Kommunikationsledare 5 x 0,08, PE-isolerade mm2
Ytterskärm Aluminiserad PET-folie och kopparfläta, 100% täckning
Mantel PE FRHF
Flamsäker Ja, se ovan beskrivning
Ytterdiameter 7 mm
Vikt 0,106 kg/m


Elektriska egenskaper

Resistans rev. Ohm/km
Kapacitans rev. pF/m
Karakteristisk impeedans 100 Ohm
Hastighetsfaktor 0,8 x C (ljushastigheten)
