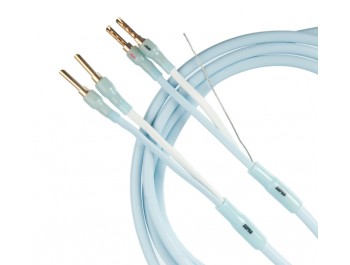

Supra Ply 3.4/S CombiCon (shield) – Ultralåg induktans för maximalt transientsvar med minimala störningar i färdigmonterade längder.

CombiCon Crimp

2 x 3,4mm2 med platta ledare och skärm gör det framgångsrika Ply-konceptet än bättre, särskilt i miljöer där utrustningen inte får läcka fält och strålning eller miljön innehåller starka störningar. Supra Ply är redan i sitt grundutförande en vinnare av många tester och i denna version kan du vara säker på att välljudet
aldrig stör/störs av din omgivning. Monterad med Supra CombiCon vilket möjliggör val av antingen 24K guldpläterad BFA banankontakt alternativt gaffel. Se vidare kategori ”kontakter” för mer information. CombiCon pressas under högt tryck på ledaren. Rätt gjord för den ihop materialet till en lufttät, homogen och elektriskt osynlig fog närmast att likna vid smältsvetsning.

Tål mycket effekt också vid lite längre längder i din ljudanläggning. Se till att besöka din återförsäljare redan idag och låna hem ett demo-ex att testa vad Supra Ply/S kan göra för just ditt ljud.

Skärmade Högtalarkablar

Dagens miljöer runt oss är fulla av olika radiosignaler, spännings- och magnetfält. Vi använder wifi, mobiltelefoner med internetuppkopplingar, blåtand och radioutsändningar snart var vi än är. På toppen av det avger vår berggrund radioaktiv bakgrundsstrålning. Supra skärmade kablar avger samt fångar upp mycket mindre störningar genom dels sin låga induktans (särskilt Ply) samt, så klart dess skärm. Skärmen som ansluts till minusledaren i förstärkaränden (endast undantagsvis finns högtalare som har en ren jordanslutning). Detta medför att elektriska, elektromagnetiska och magnetiska fält som jordas bort innanför kabelns mantel samt upptaget av alla ovan omgivningsstörningar, är så låga att dess påverkan är försumbar. Alternativt kan jordledarna läggas ihop i en kopplingslist och dras vidare med tråd (gul/grön) till skyddsjordat vägguttag och med krokodilklämma klämmas på skyddsjordblecket i ledigt uttag. Kräver en högre kunskap kring elinstallationer, så detta bör göras av elektriker eller person med nödvändig kännedom för att ej äventyra elsäkerhet.

SUPRA PLY – Ibland är det bra att vara lite fyrkantig med fysiken

Supra Ply’s stora fördel är dess dynamiska egenskaper. Vi åstadkommer dessa med en kabel, där ledarna består av flätor med tennpläterade syrefria kopparkardeler som manglas platt och sedan isoleras var för sig. Vi tar dessa ledare och lägger dem med platta sidan mot varandra samt lägger en ytterisolering (mantel). Rent elektriskt är utmaningen vid högtalarkablar hur få ner induktansen (magnetverkan) vilket är en elektrisk egenskap som endast verkar på växelström, vilket musik är. Den liksom dess motpart kapacitans, utgör sammanlagt den del i en kabels växelströmsmotstånd som heter reaktans. Som så ofta förändrar man inte en storhet utan att det sker på bekostnad av en annan. Men för just högtalarkablar är låg induktansen så viktig, då signalen innehåller hög ström och induktansen ”motsätter sig” strömförändringar i en krets, att vi var öppna för annorlunda och innovativa konstruktionslösningar. Så, på Supra Ply har vi medvetet ökat den i högtalarkablage betydligt beskedligare kapacitansen genom platta ledare och vilket i sin tur resulterar i låg induktans. En annan stor fördel med sänkt induktans är att störfält minimeras, dvs det växlande magnetfält som omger en kabel som leder en växelström och som kan orsaka störningar i omgivande signalkablar. Detta beskrivs som att en kabels ledare befinner sig i eller nära "magnetnollan". Lägger man till en skärm blir resultatet en mycket störningsimmun kabel.

Läs mer om Ply-konceptet

Product of the year
Bild 1. Plys förluster

Product of the year
Bild 2. Förluster, brett liv
Se skillnaden själv
Vi på Jenving Technology är noga med bevis för våra påstående. Vi noterar att vissa tillverkare av ”high-end” högtalarkabel till och med lägger till ett brett liv mellan ledarparen. Nedan och till höger visar vi skillnaden i förluster mellan vår Ply och en sådan kabel.

Bild 1 till höger visar den låga spänningsförlust i högtalaränden av kabeln, när man matar den med ren fyrkantsvåg. Fyrkantsvågen är den mest utmanande signalen att testa hur transparent en kabel är vid extremt snabba signalförändringar (transientsvar).

Bild 2 visar hur en kabel med brett liv tappar spänning motsvarande ca -10 dB vid samma signal.

Resultatet blir en fadd, trött och oengagerande musiklyssning, med svagt transientsvar, särskilt märkbar hos riktigt dynamisk musik.

Egenskaper

Mekaniska data

Ledararea 3,4 mm2
Antal ledare 2 + skärmfläta + jordledare st
Antal kardeler per signalledare 192 st
Kardeldiameter 0,15 mm
Kardelmaterial Tennpläterad syrefri koppar
Isolation Värme och åldringsbeständig PVC (polyvinylklorid)
Skärm Fläta av 120 st kardeler med diameter 0,15 mm
Skärmeffektivitet 95 %
Yttermått 7,3 x 7,3 mm

Kontakter

Banan Ingår
Gaffel Ingår
BFA banan Ingår
Sammanfogningsmetod Kontaktpressning under högt tryck

Elektriska egenskaper

Resistans 5,1 Ohm/km
Induktans 0,20 uH/m
